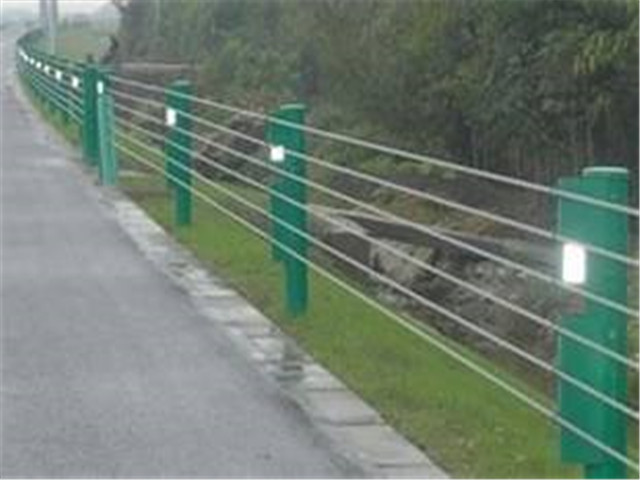

  缆索护栏的安装步骤详细介绍

  一）放线

  1、应在设置缆索护栏的路段确定好控制点，例如弯道转角等，然后在控制点之间测定距离。

  2、端部立柱、中间端部立柱、中间立柱的位置根据实测距离及控制点分布情况进行最后调整、定位。

  3、立柱位置确定以后，应详细了解地下管线、构造物的位置，以便进行合理的处理。

  （二）端部立柱和中间端部立柱的基础施工

  1、应根据最后确定的基础位置挖坑，达规定标高，基坑尺寸经检验合格后，铺砌基底的片石混凝土。经夯实后，立基础模板，各部尺寸检查合格后，浇注水泥混凝土。待混凝土完全凝固后拆模，然后分层回填夯实，每层不超过15cm，直至规定的标高。  成都缆索护栏

  2、端部立柱或中间端部立柱设置在桥梁、挡墙、涵洞、通道等人工构造物的水泥混凝土中时，需在构造物的水泥混凝土浇注前，按设计图的要求支立模板，在孔穴周围配置钢筋，并与构造物的混凝土一起浇注。

  （三）中间立柱的埋设

  1、中间立柱埋设于土中时，一般有以下几种施工方法：

  （1）挖埋法。在设置中间立柱的位置挖孔穴，孔的直径不应小于20cm。达规定深度后，放入中间立柱。定位后，用砂土分层回填夯实，每层回填土的厚度不得超过10cm。

  （2）钻孔法。在设置中间立柱的位置用螺旋钻孔机等机械钻孔，待钻孔达埋置立柱深度的一半左右时，再把立柱打到要求深度。

  （3）打入法。在设置中间立柱的缆索护栏位置直接用打桩机（气动打桩机、振动打桩机等）把立柱打入土中。立柱不应产生明显的变形、倾斜或扭曲。

  无论采用哪一种施工方法，都要求立柱位置正确，纵向和横向位置与道路线形相一致，标高符合规定，并不得损坏立柱端部。

  2、中间立柱埋设于混凝土中时，可根据底座条件及护栏类型进行埋入部的设计。一般需要在水泥混凝土构造物上顶留孔穴，在孔穴周围配置钢筋。

  （四）安装托架

  中间立柱或中间端部立柱上的托架，应按各类护栏托架编号和组合正确固定在立柱上。

  （五）架设缆索  成都缆索护栏

  1、在端部立柱和中间端部立柱的基础混凝土强度达设计强度80%以上时，准许架设缆索。

  2、把缆索支放在端部立柱的旁边，通过中间的支架向另一端滚放缆索。应避免在路面上长距离拖拽缆索，以免擦伤镀锌层。

  3、从一头的端部立柱开始，先调节好端部立柱的索端锚具，把缆索一端松开，用楔子固定或采用注入合金把缆索锚固。再装上拉杆调节螺栓，并把索端锚具安装到端部立柱上。

  4、装设端部立柱上的索端锚具后，顺着中间立柱依次把缆索临时夹持在托架规定位置上，一直连接到另一端的端部立柱或中间端部立柱上。

  5、在另一端的端部立柱或中间端部立柱上设置倒链滑车（或杠杆式倒链张紧器）把缆索临时拉紧，直到看不出缆索有挠曲为止，
